HFBM075100C高频巴伦适配器iNRCORE

发布时间：2024-09-05 09:28:36     浏览：1392

　　在高速数据传输领域，信号的准确性和稳定性是至关重要的。iNRCORE公司凭借其在电子元件设计与制造方面的专业知识，推出了HFBM075100C高频巴伦适配器，这是一款专为满足高清电视传输需求而设计的高性能元件。

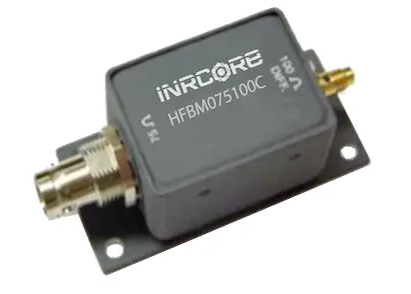

HFBM075100C高频巴伦适配器iNRCORE

　　产品特点与规格

　　HFBM075100C适配器的主要特点之一是其信号转换能力，能够将100Ω平衡差分信号转换为75Ω单端不平衡信号。这一特性使其成为符合SMPTE-292M HDTV标准的理想选择，支持高达1.485Gbps的数据速率。此外，该适配器还特别设计用于飞行应用，具备出色的环境适应性、电磁干扰(EMI)防护以及耐腐蚀性能，确保在各种严苛条件下稳定运行。

　　在电气规格方面，HFBM075100C在25°C下的插入损耗最大为2.0dB，抖动最大为110皮秒，这些参数保证了信号传输的高质量和低延迟。其工作温度范围广泛，从-55°C到+125°C，展现了其强大的环境适应能力。

　　机械尺寸与连接器

　　HFBM075100C的机械尺寸设计紧凑，最大长度为2.55英寸，最大宽度为1.63英寸，最大高度为1.10英寸。四个安装孔径为0.150±0.005英寸，便于安装和固定。连接器方面，采用了SMA连接器(型号为TRX 75Ω ROMPETER BJ770)和微型同轴连接器(型号为SABRIC-T O14117-5000)，确保了与各种设备的兼容性和连接的可靠性。

　　电路原理图

　　HFBM075100C的电路原理图展示了其精巧的设计，包含一个初级线圈连接到100Ω阻抗，以及一个次级线圈连接到75Ω阻抗。此外，线路中还设有地线(Case Ground)，进一步增强了信号的稳定性和抗干扰能力。

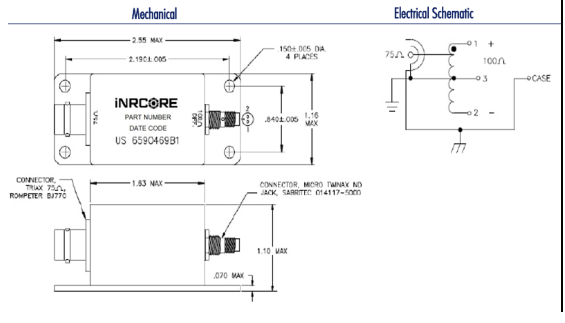

HFBM075100C的电路原理图
