    EZ-34-CU 50Ω同轴电缆EZ Form Cable

    发布时间：2025-03-12 09:25:59     浏览：574

    　　EZ-34-CU 是一款高性能的 50Ω 同轴电缆，适用于高频信号传输。该电缆采用银镀铜(SPC)中心导体和铜外导体，具有优异的电气性能和机械特性，广泛应用于通信、航空航天、医疗设备等领域。

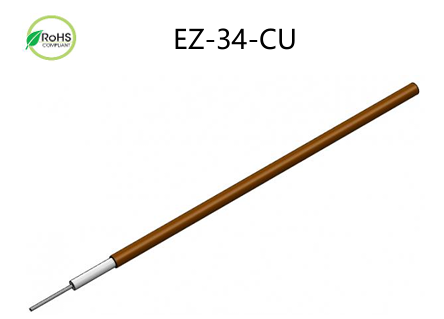

    EZ-34-CU 50Ω同轴电缆EZ Form Cable

    　　主要特性

    　　阻抗：50Ω ± 3.0

    　　最高工作频率：153 GHz

    　　屏蔽效能：>165 dB

    　　温度范围：-55℃ 至 +100℃

    　　RoHS 合规：是

    　　连续工作电压：750V

    　　最大工作频率：153GHz

    　　传播速度：69.50%

    　　耐压：2,000VRMS @ 60 Hz

    　　最小内弯半径英寸 (in)：0.05

    　　最小内弯半径毫米 (mm)：1.27

    　　重量(lbs/100ft)：0.21

    　　重量(kg/100m)：0.31

    　　衰减特性(典型值，每 100 英尺)

    频率 (GHz)衰减 (dB)
    0.533.5
    147.5
    5110
    10159
    18225
    26.5265
    40333
    50377
    65437
    90525


    　　功率特性(CW @ 20°C，最大值)

    频率 (GHz)功率 (W)
    0.535
    125
    511
    108
    186
    26.55
    403.7
    503.3
    652.8
    902.4

    尺寸规格

    参数单位数值
    外导体直径英寸 (in)0.034
    外导体直径毫米 (mm)0.86
    中心导体直径英寸 (in)0.008
    中心导体直径毫米 (mm)0.2
    介质直径英寸 (in)0.026
    介质直径毫米 (mm)0.66

    材料组成

    部件材料
    外导体铜
    外导体镀层无
    介质PTFE（聚四氟乙烯）
    中心导体银镀铜（SPC）
