RFSL2853-A30 100W-30dB同轴隔离衰减器

发布时间：2025-01-06 10:26:12     浏览：660

　　RFSL2853-A30是一款高性能的同轴隔离衰减器，专为满足射频(RF)应用中的高隔离度、低插入损耗和精确衰减需求而设计。它在2620至2690 MHz的频率范围内工作，适用于各种射频通信系统。

RFSL2853-A30同轴隔离衰减器

　　电气规格

　　频率范围: 2620 MHz 至 2690 MHz

　　插入损耗: 小于 0.20 dB，最大不超过 0.30 dB

　　隔离度: 最小 22 dB，典型值大于 25 dB

　　回波损耗: 最小 22 dB，典型值大于 25 dB

　　衰减值: 30 dB ± 1 dB

　　功率和温度等级

　　正向功率峰值/平均值: 最大 1000/100W

　　反向功率连续波(CW): 最大 100W

　　终端额定功率: 最大 100W

　　工作温度范围: -40°C 至 +85°C

　　存储温度范围: -40°C 至 +95°C

　　其他特性

　　引脚尺寸: 1.00 mm (0.040 英寸) 宽 x 3.0 mm (0.12 英寸) 长 x 0.20 mm (0.008 英寸) 厚

　　隔离衰减器法兰: 能够承受 +85°C 的温度，最大持续时间为 30 分钟。

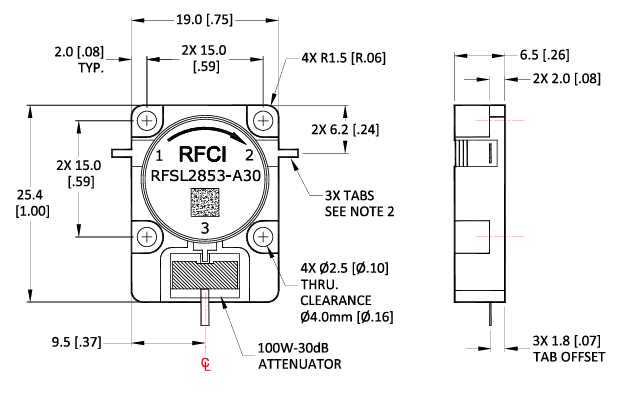

　　机械尺寸

　　总长度: 19.0 mm (0.75 英寸)

　　直径: 25.4 mm (1.00 英寸)

　　安装孔: 4 个 R1.5 mm (0.06 英寸) 的安装孔

　　引脚尺寸: 4X φ2.5 mm (0.10 英寸) 通孔，中心孔直径为 φ4.0 mm (0.16 英寸)

　　引脚偏移: 3X 1.8 mm (0.07 英寸)

　　引脚类型: 100W 终端

　　应用

　　RFSL2853-A30隔离衰减器广泛应用于无线通信基站、卫星通信和微波链路等领域，为这些系统提供高隔离度、低插入损耗和精确的衰减控制。RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市立维创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
