JANTX1N6080玻璃功率军标整流二极管Microsemi

发布时间：2024-11-21 09:40:08 浏览：1156

ELECTRICAL CHARACTERISTICS @25℃ unless otherwise specified
TYPE	WORKING PEAK REVERSE VOLTAGE VRWM	MAXIMUM FORWARD VOLTAGE (PULSED)	PULSED TEST CURRENT	AVERAGE RECTIFIED CURRENT lo @TL=70℃	AVERAGE RECTIFIED CURRENTlo @TA=55℃	MAXIMUM REVERSE CURRENT lk@VRwM	MAXIMUM REVERSE RECOVERY TIME* tr	MAXIMUM SURGE CURRENT lFSM
TYPE	WORKING PEAK REVERSE VOLTAGE VRWM	VF @ lF		AVERAGE RECTIFIED CURRENT lo @TL=70℃	AVERAGE RECTIFIED CURRENTlo @TA=55℃	MAXIMUM REVERSE CURRENT lk@VRwM	MAXIMUM REVERSE RECOVERY TIME* tr	MAXIMUM SURGE CURRENT lFSM
	VOLTS	VOLTS	AMPS	AMPS	AMPS	μA	ns	AMPS
1N6073	50	2.04	9.4	3.0	0.85	1.0	30	35
1N6074	100	2.04	9.4	3.0	0.85	1.0	30	35
1N6075	150	2.04	9.4	3.0	0.85	1.0	30	35
1N6076	50	1.76	18.8	6.0	1.3	5.0	30	75
1N6077	100	1.76	18.8	6.0	1.3	5.0	30	75
1N6078	150	1.76	18.8	6.0	1.3	5.0	30	75
1N6079	50	1.50	37.7	12.0	2.0	10.0	30	175
1N6080	100	1.50	37.7	12.0	2.0	10.0	30	175
1N6081	150	1.50	37.7	12.0	2.0	10.0	30	175

1N6073至1N6081系列是由Microsemi生产的超快速恢复玻璃功率整流器。这些整流器是军用级别的，符合MIL-PRF19500/503标准，专为高可靠性应用设计，确保在关键应用中不会出现故障。

产品特性

JEDEC注册系列：1N6073至1N6081是JEDEC注册的标准系列。

无空洞密封玻璃封装：采用无空洞玻璃封装，提供更高的可靠性和耐用性。

三重钝化：增强了器件的稳定性和耐用性。

内部“Category I”冶金键合：提供了更强的机械和电气连接。

军用级别认证：1N6074和1N6075型号提供JAN、JANTX和JANTXV认证，符合MIL-PRF-19500/503标准。

筛选选项：根据MILPRF-19500，提供进一步筛选选项，包括JAN、JANTX、JANTXV或JANS，通过添加MQ、MX、MV或SP前缀。

表面贴装配置：提供表面贴装MELF封装配置，通过添加“US”后缀。

应用领域

军事和高可靠性应用：适用于军事设备和其他需要高可靠性的场合。

开关电源：适用于需要极快速开关和低正向损耗的开关电源。

其他需要快速开关的应用：包括需要高正向浪涌电流能力、低热阻和控制雪崩的峰值反向功率能力的应用。

技术参数

工作峰值反向电压：从50V到150V不等。

额定电流：3A、6A和12A(在70°C时)。

正向浪涌电流能力：35A、75A和175A(在25°C时，8.3ms半正弦波)。

热阻：根据不同型号，热阻从5.0°C/W到17.5°C/W不等。

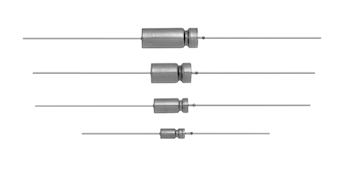

封装类型：提供轴向引线和表面贴装MELF封装。

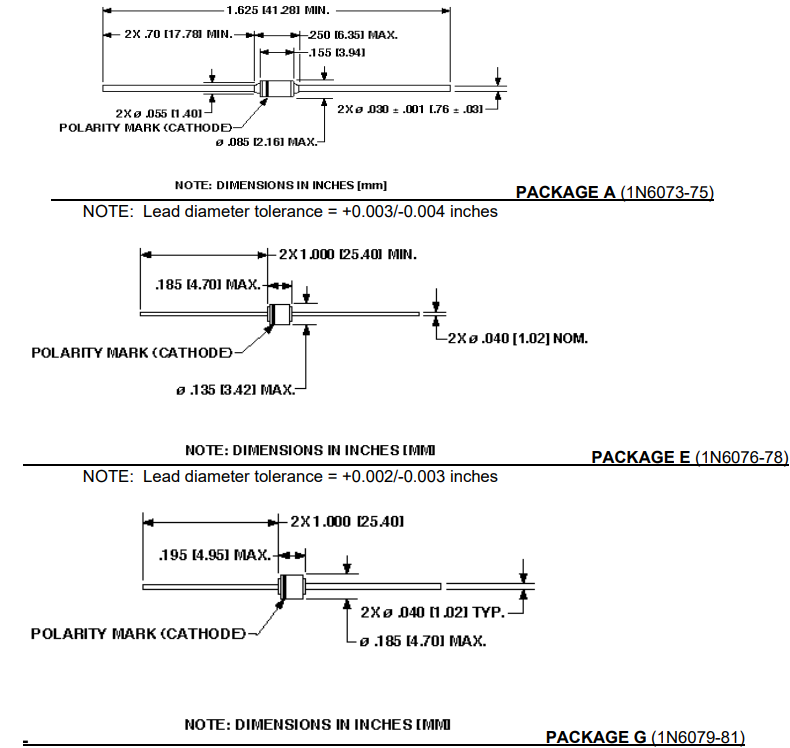

封装和尺寸

Microsemi整流二极管尺寸
