Vishay CBA3750CLAKWS薄膜二进制MOS电容器

发布时间：2024-11-06 09:09:59 浏览：1255

　　Vishay CBA系列MOS电容器包含四个不同容量的电容器，容量以二进制增量配置，允许用户在值选择上有很多选择。该系列有两种版本：一种总电容为3.75 pF，另一种总电容为15 pF。

Vishay CBA系列薄膜二进制MOS电容器

WV(DC)VALUES AND TOLERANCES
CAPACITOR MODEL	CBA 3.75 pF	CBA 15 pF	UNIT
Case Slze	0203	0203
Total Capacitance	3.75	15	pF
Capacitance Values	0.25,0.50,1.0,2.0	1.0,2.0,4.0,8.0	pF
Tolerance	±25	±10	%
DC Working Voltage	100	30	V

　　产品特点：

　　可进行线焊

　　用户可自行选择电容器的值

　　四个电容器共用一个连接

　　电容范围：0.25 pF至15 pF，以二进制增量递增

　　介质材料：二氧化硅

　　芯片尺寸：0.019" x 0.030"(约0.48 mm x 0.75 mm)

　　基板材料：带有金背衬的硅

　　应用领域：

　　CBA系列电容器设计用于混合封装，其中微波电路需要微调。通过选择所需电容的焊盘并使用传统线焊技术来实现。

　　电气规格：

　　电容范围：0.25至15 pF

　　最大工作电压：100V

　　25°C时的峰值电压：工作电压的1.5倍

　　1kHz、1VRMS、25°C时的介电损耗因数：最大0.1%

　　1mHz、50mVRMS、25°C时的Q值：至少1000

　　从-55°C至+150°C的温度系数(TCC)：+15 ± 25 ppm/°C

　　工作电压下25°C时的绝缘电阻：至少10^9 Ω

　　工作温度范围：-55至+150°C

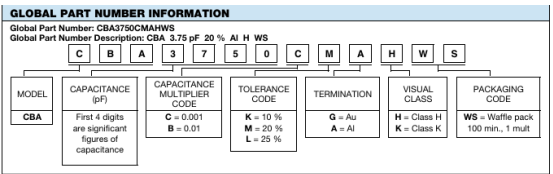

订购指南：

型号：

CBA3750CLAKWS

CBA3750CLGHWS

CBA1500BKGHWS

CBA7500CLAHWS

CBA3750CMAHWS

CBA3750CLAHFW

CBA1101500BKFW

CBA0141500BKWS

CBA0023750CLWS

CBA3750CLGKWS

CBA3750CLAHWS

CBA1500BKGKWS

CBA1500BKAKWS

CBA1500BKAHWS

CBA1500BKAHFW

CBA3750CLAHHW

CBA3450CLAHHW

CBA1101500BKWS

CBA0561500BKWS

CBA0193750CLWS
