Glenair直插式插座连接器CB07D1L0,CB10K1NL0N0

发布时间：2024-11-01 10:20:27     浏览：575

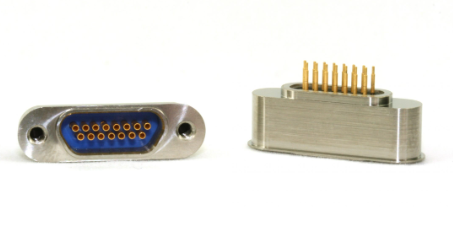

　　Glenair直插式插座连接器为“内嵌连接器”，属于CB系列“PogoPin”连接器，专为悬挂式电缆设计。其接触件支持20 AWG电线，采用不可拆焊接杯触点，电镀硬金，具有耐腐蚀的特性。连接器外壳由不锈钢制成，黑铬抛光，正面使用硅胶面密封，开放面压力额定为0.4 bar，耐用性达5000次循环。带护罩的连接器更易于配对，并为连接后的接头提供额外的保护。


型号参数：

7针直插式连接器


Body
Style
No.of
Contacts		Polarizing
Position 1
(White)		Polarizing
Position 2
(Yellow)		Polarizing
Position 3
(Green)		Polarizing
Position 4
(Pink)
Fig.17 CB07D1L0CB07D2L0CB07D3L0CB07D4L0
Fig.27 CBO7DF1L0CBO7DF2L0CBO7DF3L0CBO7DF4L0
Fig.37 CBO7KG1NL0N0CBO7KG2NL0N0CBO7KG3NL0N0CBO7KG4NL0N0
Fig.47 CBO7K1NL0N0CBO7K2NL0N0CBO7K3NL0N0CBO7K4NL0N0

10针直插式连接器


Body
Style		No.
of
Pins		Polarizing
Position 1
(White)		Polarizing
Position 2
(Blue)		Polarizing
Position 3
(Violet)		Polarizing
Position 4
(Chrome
Yellow)		Polarizing
Position 5
(Dark  Red)
Fig.A10 CB10D1L0*CB10D2L0CB10D3L0CB10D4L0CB10D5L0
Fig.210 CB10DF1L0CB10DF2L0CB10DF3L0CB10DF4L0CB10DF5L0
Fig.310 CB10KG1NL0N0CB10KG2NL0N0CB10KG3NL0N0CB10KG4NL0N0CB10KG5NL0N0
Fig.410 CB10K1NL0N0CB10K2NL0N0CB10K3NL0N0CB10K4NL0N0CB10K5NL0N0

　　产品风格：

　　1. 无护罩内嵌连接器：设计带有卷纹，适用于Glenair 809-060热缩套管(需单独订购)，最大重量16克。

　　2. 带护罩内嵌连接器：采用不锈钢护罩，为配对连接器提供额外支撑和保护。适用于Glenair 809-060热缩套管(需单独订购)，最大重量14克。

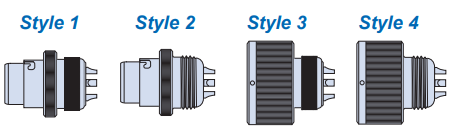

　　可选样式：


　　样式1：带卷纹设计，适用于Glenair 809-060热缩套管，重量上限16克。

　　样式2：带M14×1配件螺纹，可配适配器使用，最大重量16克。

　　样式3：带护罩，带卷纹设计，适用于Glenair 809-060热缩套管，重量上限14克。

　　样式4：带护罩，带M14×1配件螺纹，可配适配器使用，最大重量14克。

　　这些设计提供了不同的应用选择，适用于多种连接需求。
