LS94,SST94单通道P沟道JFET开关Linear Systems

发布时间：2024-11-01 09:18:08     浏览：1569

LS94,SST94单通道P沟道JFET开关Linear Systems

　　LS94和SST94是由Linear Systems公司生产的单通道P沟道JFET开关，它们是Toshiba 2SJ94的直接替代品，特别适合用于超低噪声音频/声学应用。以下是这两款产品的主要特性和电气参数：

　　主要特性：

　　1. 高跨导(Gfs)：典型值为22 mS，表明了其在放大信号时的高灵敏度。

　　2. 高输入阻抗(IG)：仅为1.0 nA，意味着输入端对信号源的负载非常小。

　　3. 低电容：CRSS(源极反向转移电容)为32 pF，有助于提高高频应用的性能。

　　4. 多种封装形式：包括TO-92、SOT-89和裸片形式，以适应不同的电路设计需求。

　　绝对最大额定值：

　　存储温度：-55°C至+150°C。

　　结温工作温度：-55°C至+135°C。

　　最大连续功耗：400 mW。

　　栅极正向电流(IG(F))：-10 mA。

　　最大电压：

　　- 栅极到漏极电压(VGD)：25V。

　　- 栅极到源极电压(VGS)：25V。

　　电气特性(@ 25°C)：

　　栅极到漏极击穿电压(BVGDS)：最小值为25V。

　　栅极到源极开启电压(VGS(OFF))：0.15V至2V。

　　漏源饱和电流(IDSS)：-30 μA至-2.6 mA。

　　栅极工作电流(IG)：50 pA。

　　栅源漏电流(IGSS)：1 nA。

　　全导通跨导(Gfss)：8 mS至22 mS。

　　漏源导通电阻(RDS(on))：75 Ω至150 Ω。

　　共源输入电容(CISS)：105 pF。

　　共源反向转移电容(CRSS)：32 pF。

　　封装类型：

　　TO-92：一种常见的小外形封装。

　　SOT-89：表面贴装型封装。

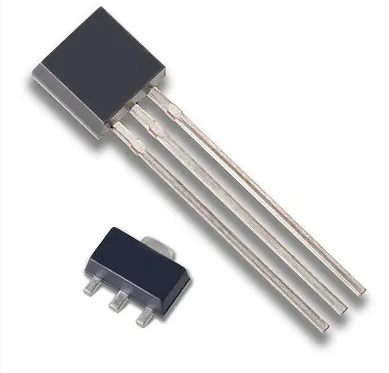

LS94和SST94 JFET封装

　　LS94和SST94 JFET适用于一般用途的高增益放大应用，尤其是在需要高输入阻抗和低噪声的场合。这两款JFET开关因其出色的性能和灵活性，成为了音频和声学领域中理想的选择。
