Torex XCL209系列超小型降压DC/DC转换器

发布时间：2024-10-16 09:16:11     浏览：823

　　Torex XCL209系列是超小型降压DC/DC转换器，集成电感和控制IC，封装尺寸2.5mm x 2.15mm，厚1.05mm。

Torex XCL209系列超小型降压DC/DC转换器

　　工作特性

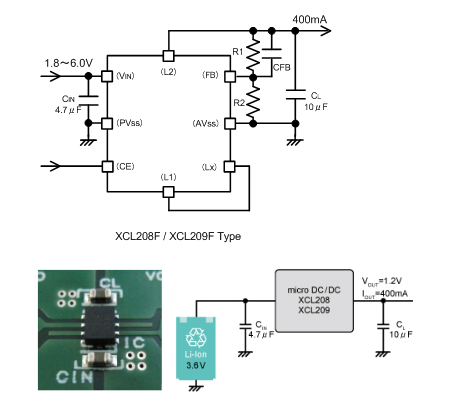

　　外部连接与输出：

　　外部接两个电容就能工作，可输出400mA电流。

　　输入电压

　　输入电压范围分两种：Type F为1.8V - 6.0V，Type A/B为2.0V - 6.0V，能适应多种电源，像两节电池或USB 5V适配器供电。

　　输出电压

　　内部固定输出电压0.8V - 4.0V(精度±2.0%)，也可外调。

　　控制方式

　　采用PWM/PFM自动切换控制，在不同负载下实现低纹波、高效率，延长电池工作时间。

　　转换效率：

　　转换效率达90%(Vin = 4.2V，Vout = 3.3V)。

　　产品功能

　　CE功能：CE功能高电平有效，低电平信号进CE引脚可使IC待机。

　　保护功能：有限流、过流等保护，保护电路含电流限制回路。

　　其他功能：有软启动和CL自动放电功能。

　　应用场景

　　适用于移动电话、智能手机、蓝牙耳机等多种电子设备。

　　型号参数：

型号输出电压振荡频率
XCL209A103DR1.0V3.0MHz
XCL209A123DR1.2V3.0MHz
XCL209A153DR1.5V3.0MHz
XCL209A183DR1.8V3.0MHz
XCL209A253DR2.5V3.0MHz
XCL209A283DR2.8V3.0MHz
XCL209A2L3DR2.85V3.0MHz
XCL209A303DR3.0V3.0MHz
XCL209A333DR3.3V3.0MHz
XCL209B103DR1.0V3.0MHz
XCL209B123DR1.2V3.0MHz
XCL209B153DR1.5V3.0MHz
XCL209B183DR1.8V3.0MHz
XCL209B253DR2.5V3.0MHz
XCL209B283DR2.8V3.0MHz
XCL209B2L3DR2.85V3.0MHz
XCL209B303DR3.0V3.0MHz
XCL209B333DR3.3V3.0MHz
XCL209F083DRFB=0.8V3.0MHz

Torex特瑞仕XCL系列PoL非隔离电源�？�可用Cyntec电源模块进行替代，具体替代方案可咨询立维创展。
