Connor Winfield 7115,7125,7135表面贴装晶振5V

发布时间：2024-09-02 09:40:51     浏览：2274

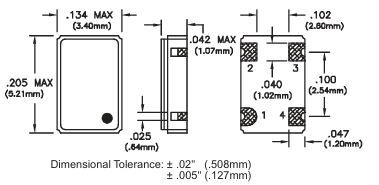

　　Connor Winfield的型号7115、7125和7135是专为精密时钟应用设计的表面贴装晶体振荡器。这些振荡器采用5V HCMOS技术，尺寸为5 x 3.2mm，适用于高密度贴装的大规模生产。它们的特点包括宽频率范围(1.8MHz至50MHz)、无铅认证、三状态启用/禁用功能，以及不同的频率公差(7115为±25ppm，7125为±50ppm，7135为±100ppm)。

Connor Winfield 7115,7125,7135表面贴装晶振5V

　　这些晶振的工作温度范围为0至70°C，采用陶瓷表面贴装封装，并使用胶带和卷轴包装。此外，它们还具有以下运行规格：

　　频率范围：1.8MHz至50MHz

　　频率公差：7115为-25至25ppm，7125为-50至50ppm，7135为-100至100ppm

　　工作温度范围：0°C至70°C

　　供应电压：4.5V至5.5Vdc

　　供应电流：最大45mA

　　在输入特性方面，这些晶振支持的使能电压最小为2.2Vdc，禁用电压最大为0.8Vdc，使能和禁用时间均为最大100ns。HCMOS输出特性包括：

　　负载：最大50pF

　　电压：高电平电压最小4.50Vdc，低电平电压最大0.55Vdc

　　电流：高电平电流最小-16mA，低电平电流最大16mA

　　占空比：40%至60%

　　上升/下降时间：最大5ns

　　启动时间：最大10ms

　　抖动：最大5ps RMS
