    ADC3541,ADC3542和ADC3543高速模数转换器TI德州仪器

    发布时间：2024-08-20 09:14:25     浏览：895

    ADC3541,ADC3542和ADC3543高速模数转换器TI德州仪器

    　　ADC3541、ADC3542 和 ADC3543 是德州仪器(TI)推出的高速模数转换器(ADC)系列，这些器件具有14位分辨率，采样率范围从10 MSPS到65 MSPS。以下是这些ADC的主要特点和性能介绍：

    　　主要特点：

    　　1. 分辨率和采样率：

    　　- 14位分辨率

    　　- 采样率：10 MSPS、25 MSPS、65 MSPS

    　　2. 噪声性能：

    　　- 本底噪声：-155 dBFS/Hz

    　　3. 功耗：

    　　- 超低功耗，功耗随采样率变化：35 mW (10 MSPS) 至 84 mW (65 MSPS)

    　　4. 延迟：

    　　- 低延迟：1个时钟周期

    　　5. 直流精度：

    　　- 积分非线性(INL)：±0.6 LSB

    　　- 微分非线性(DNL)：±0.1 LSB

    　　6. 基准源：

    　　- 支持外部或内部基准

    　　7. 输入带宽：

    　　- 900 MHz (3dB)

    　　8. 工作温度范围：

    　　- 工业温度范围：-40°C 至 +105°C

    　　9. 数字滤波器：

    　　- 片上数字滤波器(可选)

    　　- 支持多种抽取率：2倍、4倍、8倍、16倍、32倍

    　　- 32位数控振荡器(NCO)

    　　10. 接口：

    　　- 支持SDR、DDR和串行CMOS接口

    　　11. 封装：

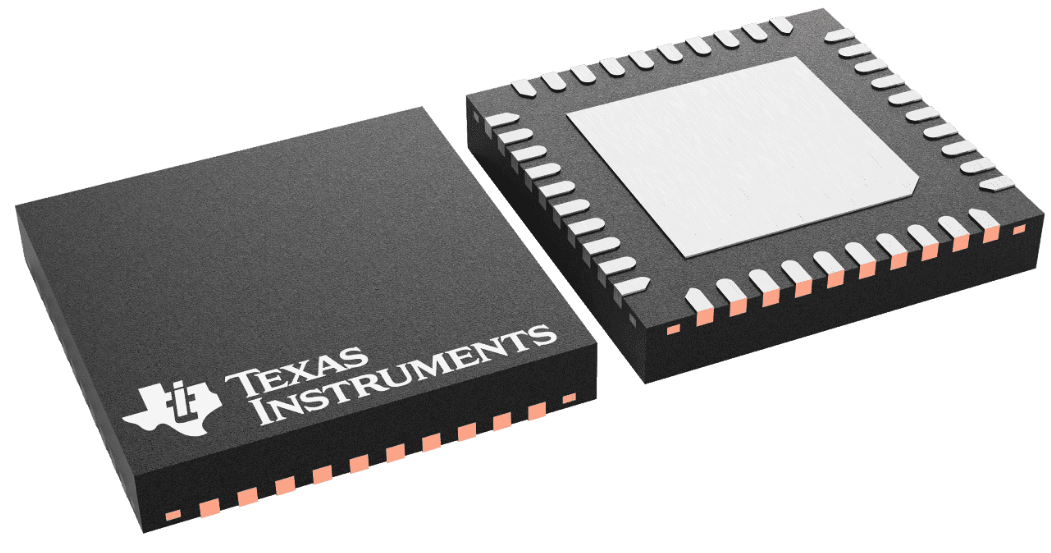

    　　- 小尺寸：40引脚WQFN (5mm × 5mm)封装

    　　12. 电源：

    　　- 1.8V单电源

    　　性能规格：

    　　- 输入频率10 MHz时：

    　　- 信噪比(SNR)：79.0 dBFS

    　　- 无杂散动态范围(SFDR)：87 dBc(HD2、HD3)

    　　- 最严重毛刺的SFDR：99 dBFS

    　　- 输入频率64 MHz时：

    　　- 信噪比(SNR)：78.0 dBFS

    　　- 无杂散动态范围(SFDR)：70 dBc(HD2、HD3)

    　　- 最严重毛刺的SFDR：91 dBFS

    　　应用：

    　　ADC354x系列适用于需要高速、低噪声和低功耗的多种应用，包括但不限于：

    　　- 通信系统

    　　- 无线基础设施

    　　- 测试和测量设备

    　　- 雷达和卫星通信

    　　- 医疗成像

    　　这些ADC的引脚兼容性使得它们在不同速度等级的应用中可以轻松互换，同时保持一致的性能和功耗特性。
