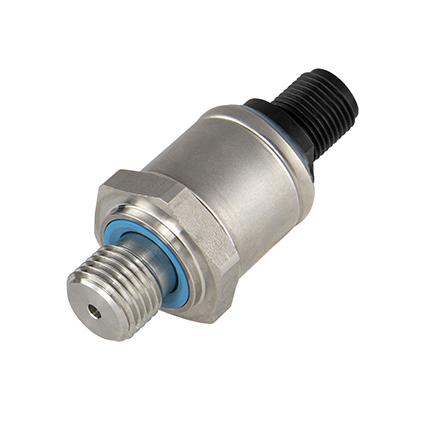

PTE7500-21AG-1A050BN压力传感器Sensata

发布时间：2024-07-25 09:34:57 浏览：1144

　　PTE7500-21AG-1A050BN压力传感器是由Sensata Technologies公司推出的一款高性能压力传感器，属于PTE7500系列。该传感器设计用于广泛的应用领域，包括测试设备、工业液压与气动设备、移动液压与非公路车辆、泵和压缩机以及工厂工程及自动化。

PTE7500-21AG-1A050BN压力传感器Sensata

　　特性概述：

　　压力测量范围：从0到10 Bar(0到870 psi)至0到420 Bar(0到8700 psi)。

　　集成温度传感器：通过CANopen提供CAN信号输出，增强了数据采集的全面性。

　　机械可靠性：业界领先，确保长期稳定运行。

　　温度工作范围：高达135°C，适应各种恶劣环境。

　　紧凑设计：提高安装灵活性，便于集成到各种系统中。

　　抗冲击和振动：减少或消除压力尖峰，保护系统免受机械冲击和振动的影响。

　　符合标准：ISO 16750，确保在道路车辆电子设备中的可靠应用。

　　及时诊断系统：提供系统健康监测和故障预警。

　　EMV符合性认证：确保电磁兼容性。

　　CANopen/CiA EN50325-4认证：保证通信协议的兼容性和可靠性。

　　电气特性：

　　工作电压供应：8-32V DC，适应多种电源环境。

　　工作电流供应：≤15mA，低功耗设计。

　　保护功能：包括CANH和CANL保护、短路保护、反向极性保护等。

　　绝缘电阻：≥5MΩ，确保电气安全。

　　平均无故障时间(MTTF)：>500年，显示极高的可靠性。

　　温度特性：

　　工作温度：-40到105℃，适应极端气候条件。

　　介质温度：-40到135℃，适用于高温介质。

　　存储温度：-40到125℃，确保存储期间的稳定性。

　　CAN特性：

　　输出协议：CANopen，一种广泛使用的工业通信协议。

　　接口：CAN 2.0 B，支持标准和扩展帧。

　　通讯配置文件：CAN ds 301，定义了CANopen网络的基本通信功能。

　　校准配置文件：CAN ds 404，用于压力传感器的校准。

　　层设置服务：CAN ds 305，提供设备配置和诊断服务。

　　波特率：50-1000kbit/s，适应不同的通信需求。

　　采样频率：8x 采样/秒，确保数据采集的实时性。

　　响应时间：1ms，快速响应压力变化。

　　准确性：

　　总误差带：±1.5 % FS @ -20 至 85 °C，确保在广泛温度范围内的测量精度。

　　基本准确性：±0.5% FS @ 25 °C，显示在标准条件下的高精度。

　　非线性：±0.25% FS(Typ.)，表明良好的线性度。

　　漂移误差：±1.5% FS @ 85 °C，确保高温下的稳定性。

相关型号：

　　PTE7500-11DG-1A016BN

　　PTE7500-21AG-1A050BN

　　PTE7500-21AG-1A100BN

　　PTE7500-21DG-1A050BN

　　PTE7500-21DG-1A100BN

　　PTE7500-31AG-1A200BN

　　PTE7500-31DG-1A200BN

　　PTE7500-41AG-1A400BN

　　PTE7500-41DG-1A400BN
