KUB510NR宽带射频变压器VANGUARD ELECTRONICS

发布时间：2024-06-27 09:16:01 浏览：927

　　在射频和微波领域中，宽带射频变压器是不可或缺的关键组件，它们被广泛应用于无线通信、雷达系统、卫星通信以及其它高频电子设备中。Vanguard Electronics的KUB510NR宽带射频变压器就是其中一款备受赞誉的产品，以其卓越的性能和可靠的品质赢得了市场的广泛认可。

　　KUB510NR是一款高性能的宽带射频变压器，采用SMD(表面贴装器件)封装形式，便于在电路板上进行高效、紧凑的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不仅节省了宝贵的空间，还满足了现代电子设备对微型化、集成化的需求。

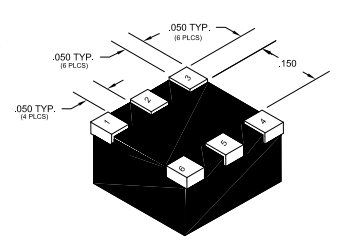

KUB510NR宽带射频变压器VANGUARD ELECTRONICS

　　特点：

　　尺寸：0.25 × 0.25 × 0.125 英寸

　　安装类型：贴片

　　应用等级：高可靠性

　　工作频率 (MHz)：50

　　Ratio ：1:2

　　插入损耗 (dB)：1.1

　　驻波比：1.35

　　3dB 带宽低 (GHz)：0.001

　　3dB 带宽高 (GHz)：0.25

　　测试频率 (MHz)：250

　　初级阻抗 (Ω)：5

　　次级阻抗 (Ω)：100

　　工作温度：-55°C 至 +125°C

　　储存温度：-60°C 至 +130°C

型号：

Vanguard P/N K Series	Vanguard P/N M Series	lmpedance Ratio Pri:Sec	Primary Center Tap**	Secondary Conte Tap	InsertionLoss @50 MHz max (dB)	VSWR @50 MHz max	Bandwidth 0.5dB (Ripple)	min(MHz) 3 dB Points
KUB55D	MUB55D	1:1	No	Yes	0.7	1.3	5.0-130	1.0-390
KUB57D	MUB57D	1:1.5	No	Yes	1.5	1.6	6.0-90	3.0-200
KUB510D	MUB510D	1:2	No	Yes	1.1	1.35	2.0-100	0.5-230
KUB520D	MUB520D	1:4	No	Yes	0.9	12	2.0-150	0.8-300
KUB580D	MUB580D	1:16	No	Yes	1.2*	1.7*	12-35	2.0-140
KUU55D	MUU55D	1:1	No	No	0.9	1.35	7.0-100	1.2-350
KUU57D	MUU57D	1:1.5	No	No	1.7	1.65	8.0-70	4.0-170
KUU510D	MUU510D	1:2	No	No	1.3	1.4	3.0-85	0.9-200
KUU520	MUU520	1:4	No	No	1.1	1.25	4.0-130	1.0-250
KUU580D	MUU580D	1:16	No	No	1.1	1.95	12-25	2.5-110

更多Vanguard Electronics相关产品请访问立维创展官网。
