  • QTCT2303S1T-10.000000温补晶振TCXO Q-Tech

    发布时间：2024-05-24 09:13:09     浏览：896

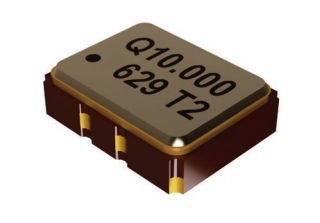

    　　QTCT2303S1T-10.000000是一款由Q-Tech公司生产的表面贴装温补晶振(TCXO)，型号为QTCT230。该产品具有以下特点：

    　　- 小尺寸设计，适合空间受限的应用。

    　　- 提供Clipped Sine波形输出，确保稳定的信号。

    　　- 支持2.8V, 3.0V或3.3V电压供应。

    　　- 工作温度范围为-40°C至+85°C，可选更严格的温度稳定性选项。

    　　- 采用金密封陶瓷封装，提供优异的环境保护和机械强度。

    　　- 符合MIL-PRF-55310 Class 3军用级筛选测试，确保高可靠性和稳定性。

    　　- 无铅，符合RoHS标准，环保且符合国际标准。

    　　- 支持VC-TCXO选项，允许用户通过外部电压控制频率。

    　　该产品适用于多种高精度要求的应用，如仪器仪表、导航系统、航空电子设备、通信基站等。

    参数信息：

    PatametersQTCT230
    Output frequency range (Fo)10.000000MHz—45.000000MHz
    LogicClipped Sine
    Supply voltage (Vdd)2.8,3.0,3.3Vdc±5%
    Supply current (Idd)1.5 mAmax.-             <20MHz
    2.0  mAmax.-     20MHz~<32MHz
    2.5  mAmax.-     32MHz~≤45MHz
    VCO Option(Tuning Range)See Part Number on Page 1
    Operating temperature (Topr)See Part Number on Page 1
    Storage temperature (Tsto)40℃ to+85℃
    Start-up time (Tstup)2ms max
    Output voltage (Voh/Vol)Vop-p=0.8V
    Output Load10k|10pF
    Control Voltage to reach Pull Range0.5V min
    2.5V max
    Control Voltage Impedance500k2 min
    Phase Noise typ.at 19.2MHz
      10Hz
      100Hz
      1kHz
      10kHz
      100kHz    		-91 dBc/Hz
    -116 dBc/Hz
    137 dBc/Hz
    -149 dBc/Hz
    -150 dBc/Hz
    Frequency Tolerance (Ftol)at 25℃±2.0ppm
    Power Supply Stability±5%(Fpwr)±0.2ppm
    Load Stability±10%(Fload)±0.2ppm
    Aging±1.0ppm lst year

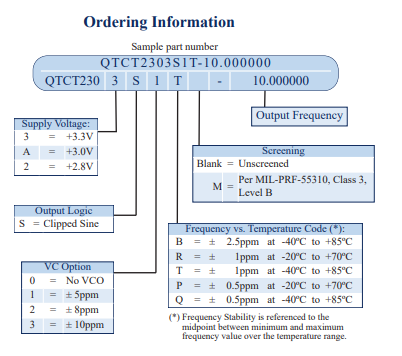

    订购指导：

    QTCT230订购信息

    深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
