    • QT3075SXM-53.000MHz双列直插式TCXO温度补偿晶体振荡器Q-Tech

    发布时间：2024-04-30 09:16:24     浏览：755

    　　QT3075SXM-53.000MHz是Q-Tech推出的双列直插式TCXO温度补偿晶体振荡器，适用于3.3Vdc和5Vdc电压，频率范围从1MHz至100MHz。

    QT3075SXM-53.000MHz双列直插式TCXO温度补偿晶体振荡器

    　　Q-Tech的TCXO产品采用最先进的振荡器技术，具有低相位噪声、低抖动和严格的温度稳定性。该系列TCXO有DIP (QT307x)、SMD (QT308x)或鸥翼(QT309x)封装，可提供方波或正弦波输出。

    　　QT3075SXM-53.000MHz主要用于满足通信系统的要求，广泛应用于军用时钟、控制与测量系统以及信号处理应用中。

    　　特性：

    　　?AT-Cut晶体

    　　?低总谐波失真

    　　?低相位噪声和抖动

    　　?所有金属和密封包装

    　　?Q-Tech在其产品中不使用纯铅或纯锡

    　　?符合RoHS标准

    　　?包装选项

    　　?标准包装黑色泡沫

    　　?选配防静电塑料管

    Parameters SINE   WAVEHCMOS
    Output frequency (Fo)1MHz to 100MHz
    Supply voltage (Vdd)+3.3Vdc±5%or+5Vdc±5%
    Maximum Applied Voltage (Vdd max.+6.5Vdc
    Frequency stability (AF/△T)See Option Codes
    Operating temp.(Topr)See Option Codes
    Storage temp.(Tsto)-62℃ to +85℃
    Operating supply current (Idd)30mA(No Load)at 3.3Vdc
    40mA(No Load)at 5.0Vdc
    Output power/Output amplitude 3dBm±3dBmHigh (min.):Vcc-10%
    Low (max.):GND+10%
    Output Load50Q10k2//15pF
    Harmonics .20dBc maxN/A
    Sub-harmonics -40dBc maxN/A
    Start-up time10ms max
    Phase Noise at 25℃(typ.
    at 80MHz    		10Hz  70 dBc/Hz
    100Hz  -100 dBc/Hz
    1kHz  -130 dBc/Hz
    10kHz  -150 dBc/Hz
    100kHz  -155 dBc/Hz
    Integrated Phase Jitter RMS
    (12kHz to 20MHz)typ    		lps
    Aging (at 70℃)±5ppm max.10 years

    订购指南：

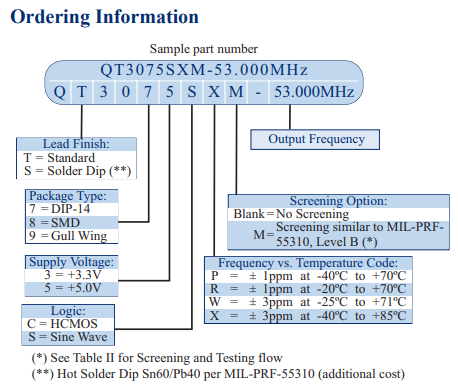

    QT307订购指南

    尺寸图：

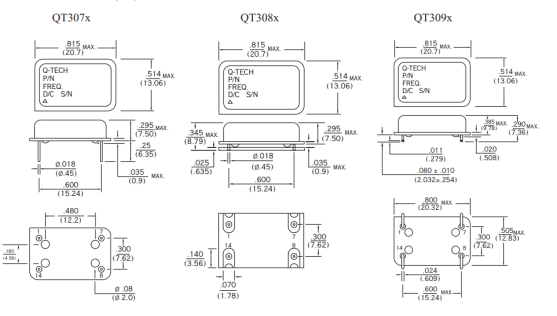

    QT307尺寸图

    深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
