    SD211DE/SST211/SST213/SST215高速N沟道横向DMOS FET开关Linear Systems

    发布时间：2024-04-28 09:39:53     浏览：1593

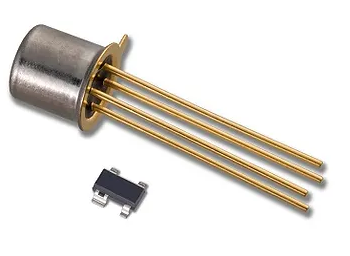

    　　Linear Systems的SD211DE/SST211/SST213/SST215系列是由增强型MOSFET组成的高速N沟道横向DMOS (Double-Diffused Metal-Oxide-Semiconductor) FET开关。

    　　这些器件的特点包括超快的开关速度(1ns)、极低的反电容(0.2pF)、适用于5V模拟制造可靠性、低导通阈值电压以及n沟道增强模式。

    SD211DE/SST211/SST213/SST215

    　　其主要优点包括高速系统性能、在高频下低插入损耗、低传输信号损耗、简单的驱动要求以及单电源操作。这些特性使得该系列产品非常适用于快速模拟开关、快速取样保持、Pixel-Rate切换、DAC Deglitchers和高速的驱动器等应用场景。

    　　与SD211DE/SST211/SST213/SST215类似的产品还包括四阵列- SD5000/5400系列，以及采用横向结构实现低电容和超保护的SD210DE/214DE等产品。

    PART NUMBER

    V(BR)DS Min (V)

    V(os)em Max (V)

    FDS(on) Max (Q)

    Css Max(pF)

    toN Max (ns)

    SD211DE

    30

    1.5

    45 @ Vas=10V

    0.5

    2

    SD213DE

    10

    1.5

    45 @ Vas=10V

    0.5

    2

    SD215DE

    20

    1.5

    45 @ Vas=10V

    0.5

    2

    SST211

    30

    1.5

    50 @ Vas=10V

    0.5

    2

    SST213

    10

    1.5

    50 @ Vas=10V

    0.5

    2

    SST215

    20

    1.5

    50 @ Vas=10V

    0.5

    2
