HCL3系列高功率电感器Vanguard Electronics

发布时间：2024-04-03 09:42:36     浏览：1768

　　Vanguard Electronics公司的HCL3系列是一款高功率电感器产品，这款电感器以其高可靠性为显著特点，并适用于需要最高功率密度的环境。

HCL3系列高功率电感器Vanguard Electronics

　　电气规格：

　　?工作温度:?55℃~ +180℃

　　?存储温度:?55℃~ +180℃

　　电感量程(mH)：0.027 - 17.0

　　DCR最大值(欧姆)：0.006 - 2.8

　　额定电流(A)：1.7 - 50

　　?温升:参见性能曲线

　　?介电耐压:500 VRMS

　　?可根据要求提供不同的电气值

　　特性

　　?端子:锡铅，无铅(RoHS)， HMP要求高温版本

　　?防潮，防震，耐浸渍

　　?磁屏蔽

　　应用：

　　?直流电源扼流圈

　　?谐振电感

　　?输入/输出过滤器

　　?摆动电感

　　产品型号：

Vanquard
P/N		   Inductance
       ±10%
     (mH)		     Inc.Inductance
           (mH)		DCR
max
(Ohms)		Rated   Current

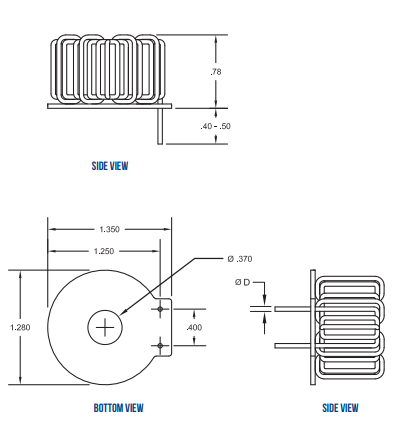

ADC)		Lead   Dimension
“D”
HCL3-270 0.0270.0150.006   500.082
HCL3-430 0.0430.0310.015   350.065
HCL3-680 0.0680.0330.015   350.058
HCL3-101 0.100.0670.02   220.058
HCL3-231 0.230.1200.04   150.051
HCL3-611 0.650.3800.11   9.90.041
HCL3-102 1.00.6700.18   7.10.033
HCL3-182 1.81.30.45   4.50.026
HCL3-252 2.51.80.60   4.00.024
HCL3-502 5.03.51.0   3.00.021
HCL3-752 7.55.41.6   2.40.019
HCL3-103 10.06.71.8   2.20.019
HCL3-153 15.010.32.6   1.80.017
HCL3-173 17.011.32.8   1.70.017


相关推荐：

供应Vanguard Electronics变压器

Vanguard大电流功率电感器HCPI系列

Vanguard Electronics HCL1系列大电流功率电感器

如需了解更多关于Vanguard Electronics相关产品信息可咨询立维创展。
