Wi2Wi PDI标准表面安装晶体滤波器

发布时间：2024-03-19 09:27:30 浏览：1299

Wi2Wi PDI标准表面安装晶体滤波器

PDI在广泛的标准频率范围内(10,000 MHz至90,000 MHz)提供多种高品质的表面贴装滤波器，这些滤波器不仅满足商业级规格，更达到了军用级的高标准。PDI的晶体滤波器还具备多样化的表面贴装封装，能够灵活满足客户的各种规格需求。

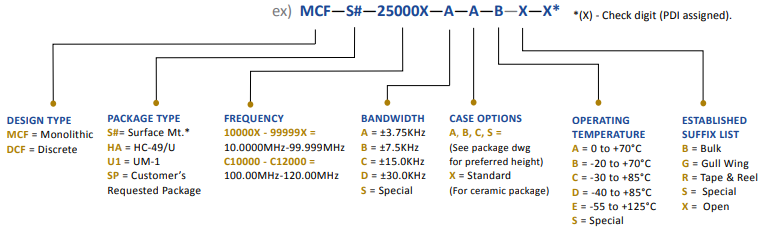

PDI零件订购指南：

PaCkaRE	Case otions	Frequency	Poles	Pass band	(dB)	Stopband	Ripple	Insertion Loss	Spurlous	UItimate Attenuation	Impedance Q(Chms	TemP RanRE
S3	A	10.000	6	±1.0	3	±6.0	1.0	3.0	-50	-50	50	D
S2	A	10.700	2	±7.5	3	±28.0	0.5	2.0	-15	-40	3000	C
S2	C	21.375	4	±12.5	3	±25.0	1.0	2.0	-30	-75	1600//2.0pf	D
S2	A	21.400	2	±7.50	3	±25.0	0.5	1.5	-15	-50	2600	C
S2	A	21.400	2	±3.75	3	±18.0	0.5	2.0	-10	40	850	A
S2	B	21.400	4	±10.0	3	±24.0	1.0	4.0	-70	-70	2500/0.0pf	D
S2	A	21.400	2	±15.0	3	±50.0	1.0	2.0	-10	-35	1500//0.0pf	D
S2	C	21.425	4	±12.5	3	±40.0	1.0	2.0	-30	-75	1600//2.0p	D
S1	A	21.671	6	±10.0	3	±25.0	1.0	4.5	-65	-65	50	B
S5	A	34.000	4	±15.0	3	±35.0	2.0	3.0	-35	-80	2200//0.5pf	D
S2	A	44.850	4	±7.50	3	±25.0	1.0	3.0	-20	-70	650//3.0pf	D
S2	A	45.000	2	±6.00	3	±25.0	1.0	5.0	-50	40	670//5.0pf	B
S2	C	45.000	4	±10.0	3	±25.0	1.0	3.0	-25	-80	800//1.5pf	S
S2	C	55.000	4	±10.0	3	±40.0	1.0	4.0	-40	40	550//1.5pf	S
S2	B	64.455	4	±7.5	3	±50	2.0	6.0	-30	-75	375//4.5pf	C
S2	C	70.000	4	±15.0	3	±80.0	1.0	4.0	-40	-75	600//1.0pf	D
SP	A	70.000	4	±15.0	3	±85.0	1.0	4.0	-30	-60	50	D
S2	B	73.400	4	±12.5	3	±25.0	1.0	6.0	-10	40	930//1.0p	C
S2	B	90.000	4	±25.0	3	±50.0	1.0	5.0	-40	-70	770//0.7p	D
S1	A	90.000	4	±10.0	3	±60.0	1.0	4.5	-10	-60	50//0pf	B
S2	A	115.000	2	±45.0	3	±200.0	0.5	3.0	-15	-30	750//1.5pf	S
S1	A	124.800	4	±35.0	3	±60.0	0.5	3.5	-50	-60	50//0pf	S
S2	A	156.525	2	±10.0	3	±50.0	1.0	5.0	-50	-70	120//0.8pf	C

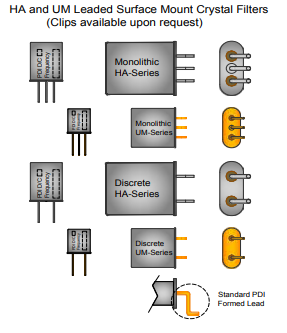

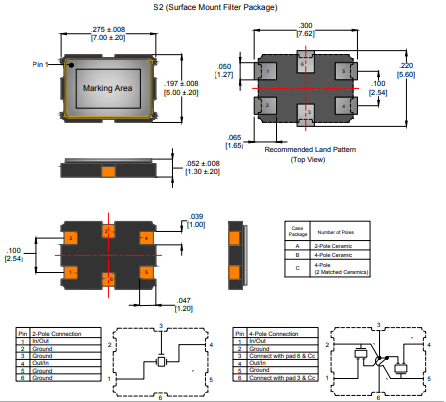

表面贴装陶瓷封装(包括4极在一个陶瓷封装，适合挑选和放置应用)所有HA和UM封装可制成表面贴装。

可提供符合RoHS标准和铅(铅)的磁带和卷轴

相关推荐：

Wi2Wi TCX系列高稳定性高冲击TCXO

Wi2Wi(PDI)恒温晶体振荡器OCXO

Wi2Wi(PDI)温度补偿晶体振荡器TCXO

更多Wi2Wi 晶振晶体相关产品信息可咨询立维创展。
