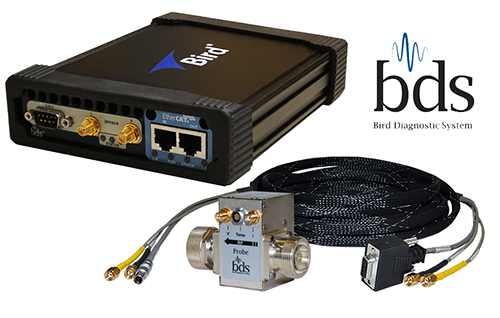

Bird射频BDS2系统

发布时间：2021-04-13 16:59:48     浏览：1640

Bird射频由复杂的并行信号处理。BDS2可以同时测量和报告多基波频率、谐波频率和互调频率下的电压、电流和相位角。

Bird射频的强频率跟踪算法可以保证动态信号条件下的精确测量。利用该数据可以计算出每个频率的功率和阻抗，从而使用户能够识别可能导致不同的成功和失败过程的微小差异。

可选的时域模式提供了在非50欧姆环境中脉冲RF波形形状的良好可见度。与示波器类似，Bird射频 BDS 2显示脉冲包络的单一触发视图。然而，Bird射频 BDS 2将以电压、电流、相位、功率或阻抗的形式显示波形，以达到系统完全指定的精度，这是独一无二的。

产品特性

锁定系统可精确测量1%射频电压和电流

计算阻抗，射频功率

多级脉冲或连续波波形

1-3基本频率

每个基频4次谐波

每个基本对有6个互调产品。

时域模式

跟踪和光谱搜索模式

启用以太网


应用领域

室匹配

射频过程监测

阻抗匹配

射频传输系统故障排除

识别过程漂移

谐波等级最高252 MHz的分析

电压、电流、相位和输出功率的比较

Bird为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市立维创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird请点击：/brand/73.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674
